Маркировка шинок

1 мар. 2009 г. | 1.3.09

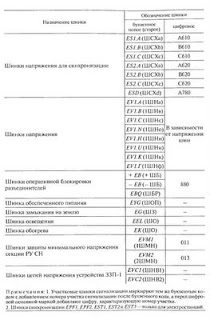

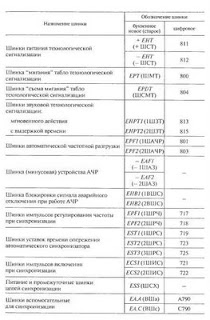

Продолжаю начатую ранее тему про маркировку вторичных цепей. Сегодня я остановлюсь на маркировке шинок. Шинки маркируются условными обозначениями, состоящими из трех частей: EXX N (N или X). Далее идет расшифровка в порядке написания. Первая часть EXX состоит из трех букв латинского алфавита, имеющих смысловое значение: Е – общий код шинки; Х – код функционального назначения шинки (Y – питание электромагнитов включения, С – управление, Н – сигнализация, S – синхронизация, V – напряжение, A – вспомогательная и т.д.); X – дополнительные сведения о шинке (А – аварийная, Р – предупредительная и т.д.). Третья буква может быть опущена. Допускается в дополнение к трем буквам использовать четвертую, например EPDT – шинка съема «мигания» технологической сигнализации. Вторая часть N состоит из цифры, обозначающей порядковый номер шинки, она может быть опущена, если в ней нет необходимости. Третья часть (N или X) состоит из цифры или буквы, обозначающих соответственно для шинок центральной сигнализации номер участка, а для шинок напряжения и синхронизации – фазу. Полные обозначения шинок приведены на рисунках ниже.







(по материалам "Библиотечка электротехника" приложение к журналу "Энергетик" выпуск "Вторичная коммутация в распределительных устройствах, оснащенных цифровыми РЗА" 2006 г. Автор: Беляев А.В.)
