Сегодня поделюсь одной ссылкой на интересный форум. [Здесь] вы сможете найти достаточно много различного инженерного софта. Для проектирования в области электроэнергетики мне удалось найти там пять рабочих программ, которые умельцами были "вылечены" и имеют "таблетки".

Напомню, что пользоваться "ломанным" софтом во-первых - незаконно, а во-вторых - нет никакой уверенности, что всё будет работать корректно и результат расчетов будет правильным!

Типовые решения для ПС 6-35 кВ

25 февр. 2010 г. | 25.2.10

Ранее я выкладывал ссылку на проекты типовых решений для ПС 110 кВ с применением шкафов ШЭРА, которые можно скачать с сайта ЗАО "РАДИУС Автоматика". Недавно, немного изучив данный сайт, с удивлением обнаружил там ещё и типовые решения для ПС 6-35 кВ. В частности, давно интересовавший меня 13596тм-т1 "Схемы электрические принципиальные КРУ 6(10)кВ с микропроцессорным устройством Сириус-2", разработанный ОАО "Институт Нижегородскэнергосетьпроект".

Так же в составе архива с типовыми решениями для ПС 6-35 кВ можно найти материалы по дуговой защите и КСО-298.

ГОСТ Р 21.1101-2009

18 февр. 2010 г. | 18.2.10

Ранее я выкладывал сообщение о ГОСТ Р 21.1001-2009 "Система проектной документации для строительства. Общие положения". Хочется уточнить, что на смену ГОСТ 21.101-97 "Основные требования к проектной и рабочей документации" с 1 марта 2010 г. придет ГОСТ Р 21.1101-2009 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации". Так что с 1.03.2010 будет два документа: ГОСТ Р 21.1001-2009 и ГОСТ Р 21.1101-2009. Второй нам более интересен.

Можете скачать для ознакомления ГОСТ Р 21.1101-2009 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации" - СКАЧАТЬ

Изучить ГОСТ Р 21.1001-2009 "Система проектной документации для строительства. Общие положения" можно ЗДЕСЬ

Не забывайте, что верить можно только официальному изданию, либо документу в рамках официального сайта Федерального агентства по техническому регулированию и метрологии - http://gost.ru

Update: Официальную версию ГОСТ Р 21.1101-2009 можно посмотреть ЗДЕСЬ

ГОСТ Р 21.1002-2008 "Система проектной документации для строительства. Нормоконтроль проектной и рабочей документации"

16 февр. 2010 г. | 16.2.10

С 1 января 2010 г. вступил в силу новый ГОСТ Р 21.1002-2008 "Система проектной документации для строительства. Нормоконтроль проектной и рабочей документации". Удостовериться в этом можно на сайте Федерального агентства по техническому регулированию и метрологии ЗДЕСЬ. Так же с введением в действие с 01.01.2010 ГОСТ Р 21.1002-2008 прекращено применение на территории РФ ГОСТ 21.002-81 "Нормоконтроль проектно-сметной документации" (Приказ Ростехрегулирования от 25.12.2008 N 717-ст).

Небольшая выдержка из ГОСТ Р 21.1002-2008:

"1. Область применения

Настоящий стандарт устанавливает задачи, содержание и порядок проведения нормоконтроля проектной и рабочей документации для строительства зданий и сооружений.

Нормативные сроки работ по проектированию и укрупненные показатели стоимости зданий и сооружений

Небольшая запись с парой ссылок, что интересно почитать:

"Стандарт нормативных сроков работ по проектированию, строительству и реконструкции подстанций и линий электропередачи" - скачать

"Стандарт предварительных решений по выдаче мощности" - скачать

"Укрупненные показатели стоимости зданий и сооружений ПС 35-150 кВ и ВЛ 0,4-150 кВ от 16.06.2009" по МРСК "Северо-Запада" - скачать

Информационный видеофильм про самонесущие изолированные провода СИП

10 февр. 2010 г. | 10.2.10

На сайте "Архив электроэнергетики" доступен для скачивания обучающий видеофильм про самонесущие изолированные провода (СИП). В данном фильме Вы сможете узнаете про СИП - самонесущие изолированные и защищенные провода, получить информацию про арматуру СИП, монтаж СИП, технологию прокладки СИП, характеристики СИП, приемущества СИП. Узнаете о всех достоинствах проводов и кабелей СИП. Фильм длиться 43 минуты и охватывает все аспекты связанные с использованием самонесущих изолированных проводов (СИП).

Внимание! Размер видеофайла 430 Мб!

Если это Вас не останавливает, тогда можете смело СКАЧАТЬ ФИЛЬМ.

Повышение надежности ВЛ при воздействии гололедно-ветровых нагрузок

9 февр. 2010 г. | 9.2.10

Продолжая изучать вопросы, связанные с ВЛ, наткнулся на материал про гололедно-ветровые нагрузки. Думаю, интересно будет почитать.

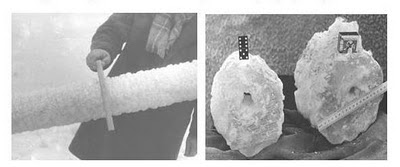

Рисунок 1. Гололед

В электрических сетях России эксплуатируются несколько сотен тысяч километров неизолированных проводов и грозозащитных тросов на ВЛ различных уровней напряжения. ВЛ расположены в различных климатических зонах, с различными ветровыми и гололедными условиями.
Провода и грозозащитные тросы ВЛ подвержены одновременным действиям различных видов статических и динамических нагрузок. Статическое действие нагрузок соответствует состоянию провода или других частей конструкций и элементов ВЛ, когда они не испытывают ускорения и в них не возникают добавочные динамические напряжения. При наличии ускорений возникают колебания, которые в некоторых случаях могут дать явления резонанса, связанные с резким увеличением напряжений. Поэтому колебания проводов являются одним из наиболее опасных явлений для элементов ВЛ и могут в ряде случаев оказаться основным фактором, определяющим надежность линий.
Разрушения проводов от колебаний обусловлены усталостью материала и происходят при нагрузках значительно меньших, чем расчетные нагрузки, создаваемые отложением гололеда или воздействием ветра. Опасность воздействия динамических нагрузок в основном зависит от продолжительности колебаний, статических нагрузок - от величины отложения гололеда и силы ветра, а их совместное действие значительно увеличивает напряженное состояние проводов.
Значительное число воздушных линий электропередачи в России находятся в третьем, четвертом и особом районах по гололеду, подверженных в зимнее время и в межсезонье образованию сверхрасчетных гололедных отложений (практически 1 раз в 2-4 года). Масса гололеда при этом на каждый погонный метр провода может достигнуть 4-6 кг и более и превышать расчетные значения в 1,5-2 и более раз (рис. 1).

Грозотросы по СТО 71915393 - ТУ 062-2008

5 февр. 2010 г. | 5.2.10

Как-то раньше не доходили руки до данного вопроса. Как известно с 1.07.09 ОАО «ФСК ЕЭС» запретили к применению в качестве грозотросов стальных канатов марки ТК (ГОСТ 3062, ГОСТ 3063, ГОСТ 3064) и обязали применять грозотросы (канаты стальные) марки МЗ-В-ОЖ-Н-Р. Если внимательно почитать документы, на которые так усиленно ссылаются ФСК и производитель, то можно сделать для себя много интересных выводов о том, зачем всё это было затеяно. Но, это всё для личных раздумий. А далее выкладываю письмо, на основании которого вся эта замена собственно и произошла.

Информационное письмо ЧА/29/57 от 22.06.2009
