Защита от дуговых замыканий КРУ с вакуумными выключателями и микропроцессорными терминалами защиты

16 июн. 2010 г. | 16.6.10

Немного схем по организации защиты от дуговых замыканий с применением устройства "Орион-ДЗ", которые попались мне в поле зрения.

Защита от дуговых замыканий КРУ с вакуумными выключателями и микропроцессорными терминалами защиты

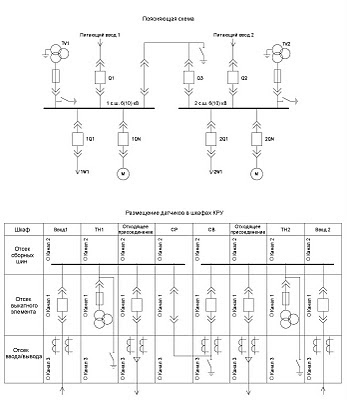

Поясняющая схема


Защита от дуговых замыканий 1 с.ш.


Защита от дуговых замыканий 2 с.ш.

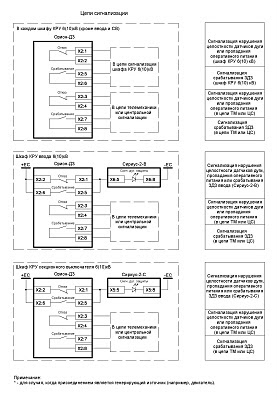

Цепи сигнализации


Краткие пояснения к схеме
Предлагаемая схема защиты от дуговых замыканий предназначена для КРУ с вакуумными выключателями и микропроцессорными терминалами защиты.
Схема выполнена на базе устройств дуговой защиты "Орион-ДЗ" и предусматривает:
а) отключение стороны ВН силового трансформатора (необходимо выполнить контроль по току на стороне ВН трансформатора)
- от ЗДЗ в отсеке ввода-вывода и выключателя КРУ ввода 6(10) кВ;
б) отключение ввода 6(10) кВ
- от ЗДЗ в КРУ трансформатора напряжения, секционного разъединителя и секционного выключателя,
- от ЗДЗ в отсеках сборных шин и высоковольтного оборудования КРУ ввода и присоединений;
в) отключение СВ 6(10) кВ
- от ЗДЗ в КРУ трансформатора напряжения, секционного разъединителя и секционного выключателя,
- от ЗДЗ в отсеках сборных шин и высоковольтного оборудования КРУ ввода и присоединений;
г) отключение присоединения
- от ЗДЗ в отсеке ввода-вывода КРУ данного присоединения;
д) отключение присоединения (генерирующего источника) 6(10) кВ
- от ЗДЗ в отсеке ввода-вывода КРУ данного присоединения,
- от ЗДЗ в КРУ трансформатора напряжения, секционного разъединителя и секционного выключателя,
- от ЗДЗ в отсеках сборных шин и высоковольтного оборудования КРУ ввода и присоединений.

Отключение ввода, СВ и присоединений производится с контролем по току КЗ в КРУ ввода и СВ. Автоматические выключатели питания ЗДЗ рекомендуется размещать в КРУ ввода 6(10) кВ либо в КРУ ТН 6(10) кВ. В КРУ присоединений 6(10) кВ с вакуумными выключателями и микропроцессорными терминалами защиты движок №1 переключателя на лицевой панели устройств дуговой защиты "Орион-ДЗ" следует установить в положение "Вкл." для включения действия канала 3 на канал 1 (УРОВ), с помощью движков №2 и №3 необходимо установить требуемое время задержки УРОВ, остальные движки установить в положение "Откл.". В остальных КРУ 6(10) кВ с вакуумными выключателями и защитой на электромеханических реле движки переключателя на лицевой панели устройств дуговой защиты "Орион-ДЗ" должны находиться в положении "Откл.". При использовании терминалов серии "Сириус" для сигнализации срабатывания ЗДЗ в КРУ данного присоединения в случае пропадания оперативного питания и для дистанционного доступа по цифровым каналам связи рекомендуется сигнал "Срабатывание" с устройства "Орион-ДЗ" завести на свободный программируемый вход "Внешний сигнал" своего терминала.
