Типовые комплекты защиты и автоматики ЗАО "РАДИУС Автоматика"

20 дек. 2010 г. | 20.12.10

Попали под руку схемы типовых комплектов защит и автоматики, которые идут в шкафах ШЭРА производства ЗАО "РАДИУС Автматика". На сайте фирмы данных схем найти не смог, поэтому решил дать ссылку, где их можно скачать. В состав архива входят следующие типовые схемы:

БПВА.468263.001 (03.09) - Комплект основной защиты трехобмоточного трансформатора
БПВА.468263.002-01 (03.09) - Комплект резервных защит и автоматики трансформатора
БПВА.468263.002 (03.09) - Комплект резервных защит и автоматики трансформатора
БПВА.468263.003 (03.09) - Комплект защиты и автоматики ввода 35 кВ
БПВА.468263.004 (03.09) - Комплект защиты и автоматики ввода 6(10) кВ
БПВА.468263.005-01 (04.09) - Комплект регулирования напряжения трансформатора
БПВА.468263.005 (03.09) - Комплект регулирования напряжения трансформатора
БПВА.468263.006-01 (03.09) - Комплект основной защиты двухобмоточного трансформатора
БПВА.468263.006 (03.09) - Комплект основной защиты двухобмоточного трансформатора
БПВА.468263.007 (03.09) - Комплект защиты и автоматики секционного выключателя 35 кВ
БПВА.468263.008 (03.09) - Комплект защиты и автоматики секционного выключателя 6(10) кВ

Использование древесины от прокладки корридора ВЛ

13 дек. 2010 г. | 13.12.10

В одном из проектов при прохождении экспертизы всплыл вопрос использования древесины от прокладки корридора воздушной линии. Экспертиза в замечаниях указала, что данный вопрос регламентируется Постановлением Правительства РФ № 604 от 23.07.2009 г. Далее выкладываю текст данного постановления.

Основные принципы организации ЛЗШ

5 дек. 2010 г. | 5.12.10

Основные принципы организации ЛЗШ (логической защиты шин) при построении системы РЗА подстанции на терминалах производства ЗАО «РАДИУС Автоматика»

Основные принципы:
1. ЛЗШ реализуется совместной работой всех фидерных защит, а также терминалов, установленных на секционном и вводных выключателях.

2. ЛЗШ призвана отключать ввод или секционный выключатель при повреждениях на шинах. Это один из видов защиты шин, работающий на токовом принципе.

3. ЛЗШ в секционном и вводном терминалах реализуется путем наличия еще одной специализированной ступени МТЗ, называемой ступенью ЛЗШ. Она также имеет свои уставки по току и по выдержке времени с независимой характеристикой, но, в отличие от обычных ступеней МТЗ, имеет еще и два блокирующих ее дискретных входа – «Блокировка ЛЗШ».

4. От фидерных защит требуется выходной релейный сигнал с функцией «Пуск МТЗ», вырабатываемый сразу, без выдержки времени, при пуске любой из введенных ступеней МТЗ фидера. Собственно защита фидера может быть реализована на любой элементной базе – ЛЗШ все равно можно будет организовать.

5. Как правило, уставка ЛЗШ по току задается достаточно высокой, рассчитанной на повреждение именно на шинах, хотя ничего не препятствует и заданию уставки с не очень большим током для устранения замыканий через переходное сопротивление, например, дугу. Уставка по времени ступени ЛЗШ, как правило, задается в пределах 0,2—0,3 с исходя из компромисса между обнаружением повреждения, надежным блокированием ступени ЛЗШ от фидерных защит, но исключения появления значительных разрушений в ячейке.

6. В качестве блокирующих сигналов выступают сигналы «Пуск МТЗ», вырабатываемые защитами отходящих присоединений. При этом этот сигнал должен вырабатываться как при пуске МТЗ, так и токовой отсечки фидерной защиты. Все сигналы «Пуск МТЗ» фидеров одной из секций шин объединяются по ИЛИ и поступают на один из входов блокировки ступеней ЛЗШ как водного терминала, так и секционного. Выходное реле «Пуск МТЗ» в терминале «Сириус-(2)-С» имеет две группы контактов («Пуск 1 МТЗ» и «Пуск 2 МТЗ») для выдачи их в оба терминала защиты ввода.

Выставка "Электрические сети России 2010"

2 дек. 2010 г. | 2.12.10

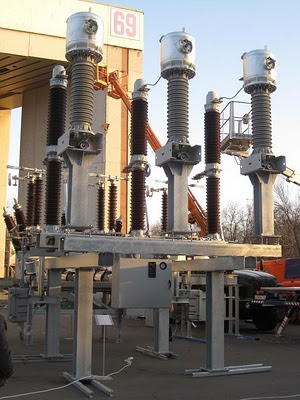

1 декабря 2010 года был проездом в Москве и посетил выставку "Электрические сети России 2010". Проходила она на ВВЦ в павильоне №69. Осмотр двух этажей стендов всех российских производителей занял у меня более пяти часов. Жаль, что не располагал большим временем. Итогом посещения выставки стал большой пакет с дисками каталогов оборудования производителей, а так же большое количество новой полезной информации. В ближайшее время постараюсь поделиться этой информацией, а пока немного фотографий с данного мероприятия.
